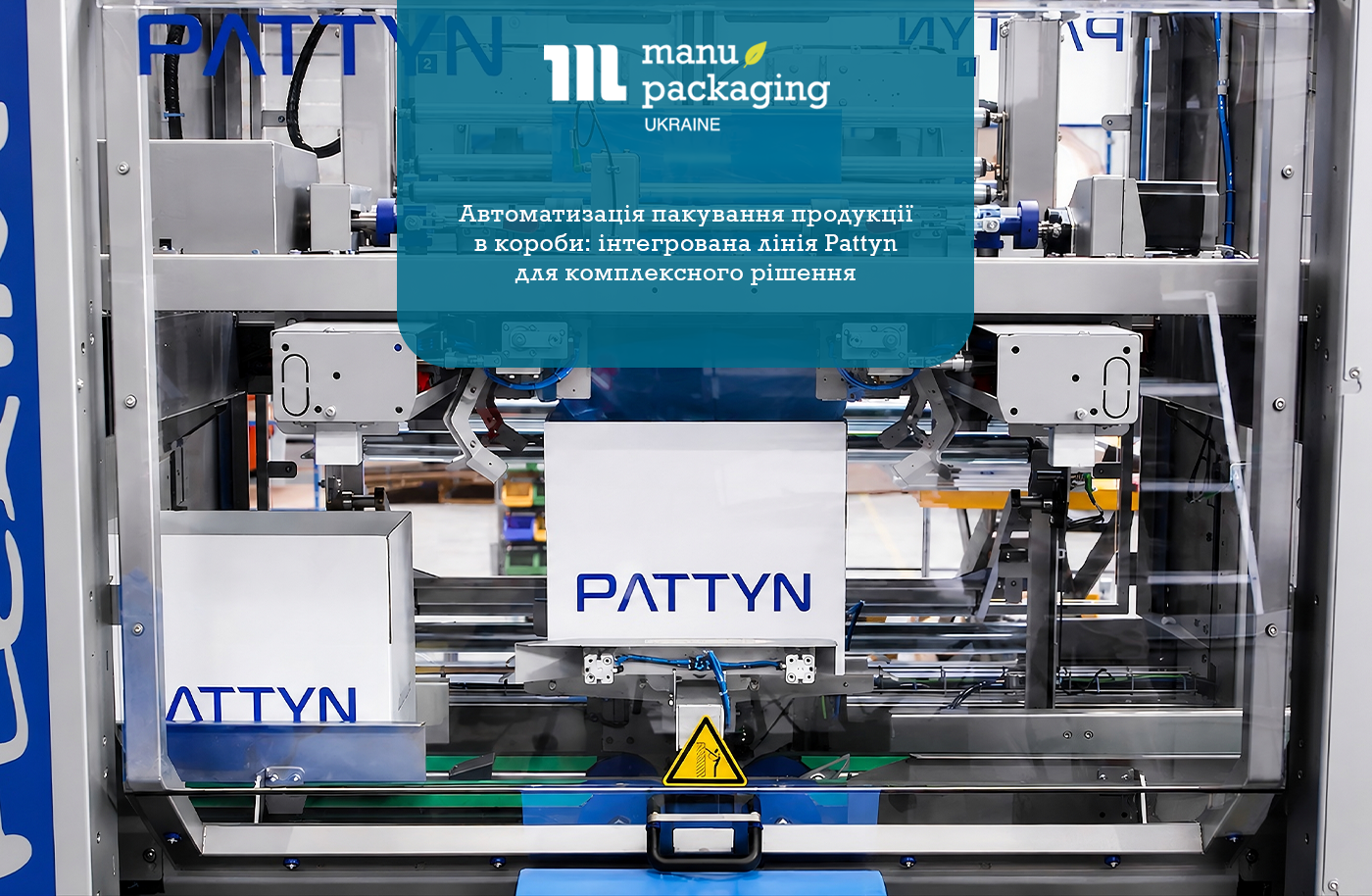

Автоматизація пакування продукції в короби: інтегрована лінія Pattyn для комплексного рішення
Вступ
Ефективна інтралогістика, автоматизація пакування та оптимізація виробничих витрат є ключовими напрямами розвитку сучасної української промисловості.
Компанія Манупакеджинг Україна, офіційний дистриб’ютор високотехнологічного обладнання Pattyn, успішно реалізувала проєкт інтеграції автоматичної пакувальної лінії на підприємстві — виробнику металевих кришок. Цей кейс демонструє, як перехід від ручних операцій до автоматизованого пакування дав змогу підвищити продуктивність, оптимізувати витрати та скоротити використання ручної праці.

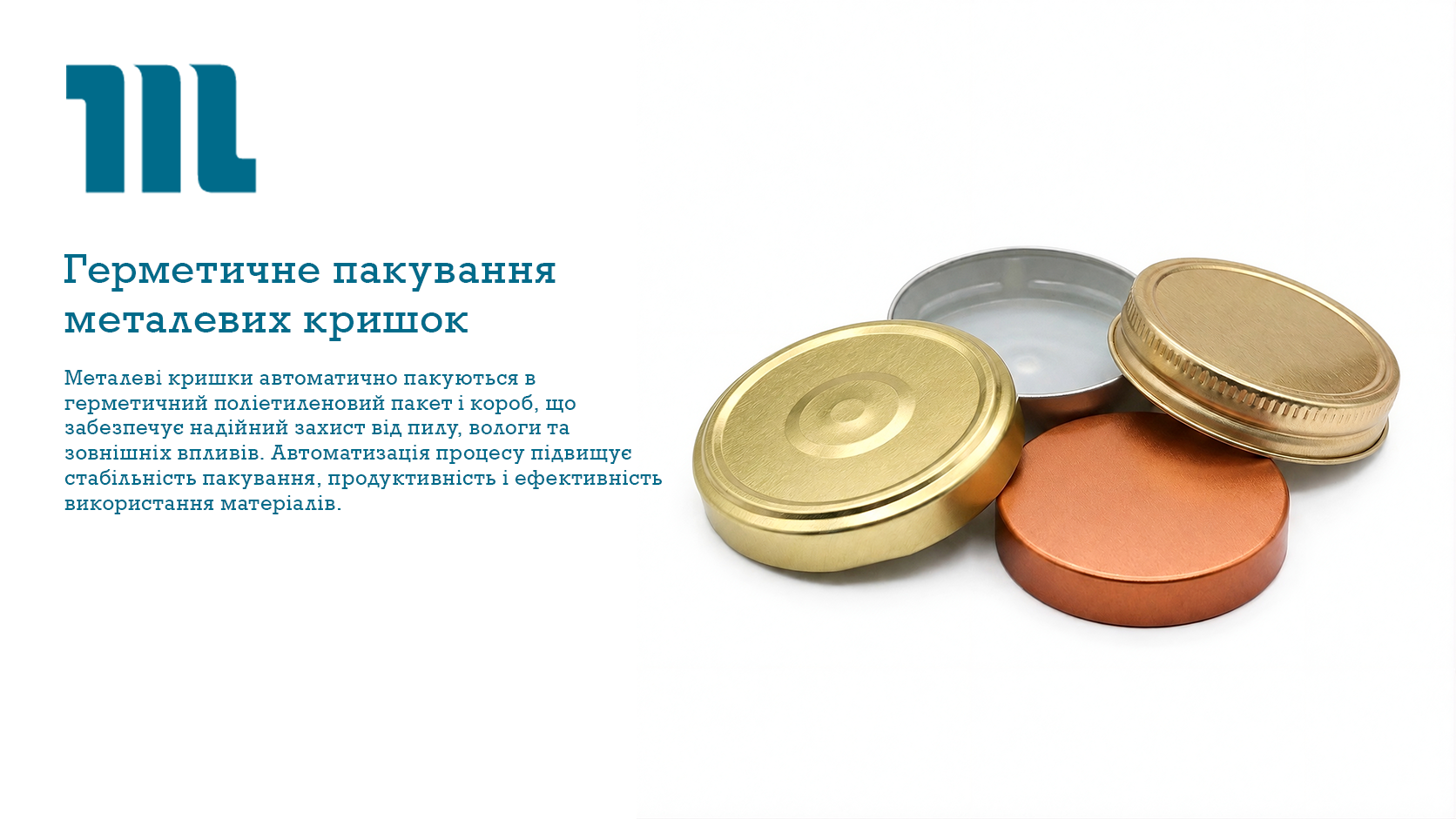

Підприємство спеціалізується на виробництві металевих кришок для пакування фармацевтичної продукції, харчових продуктів і напоїв, де до якості продукції, чистоти пакування та надійного захисту під час транспортування висуваються особливо високі вимоги. У зв’язку з планами розширення експорту на ринки Європейського Союзу компанії було важливо впровадити сучасне рішення, яке забезпечує герметизацію поліетиленового пакета всередині короба, захист продукції від пилу, вологи та зовнішніх впливів, а також відповідність міжнародним виробничим стандартам.
Технології Pattyn застосовуються для автоматизації пакування різних категорій продукції — від промислових компонентів і харчових продуктів до сипучих, гранульованих та пастоподібних матеріалів.
Аудит пакування
Перед початком модернізації фахівці Манупакеджинг Україна провели комплексний аудит виробничих і пакувальних процесів підприємства. Основною метою було створення автоматичної пакувальної лінії, яка забезпечила б безперервний цикл пакування продукції, відповідність високим санітарно-гігієнічним вимогам і готовність виробництва до подальшого масштабування.
Основні виклики:
- Масштабування виробництва. Необхідно було збільшити продуктивність пакувальної ділянки без залучення додаткового персоналу, забезпечивши однаковий результат кожного циклу.
- Автоматизація пакування. Замовник прагнув об’єднати всі етапи в єдину лінію: формування короба, автоматичне вкладання поліетиленового пакета, дозування продукції, запаювання пакета, складання клапанів і заклеювання короба.
- Дотримання санітарно-гігієнічних вимог. Важливо було мінімізувати контакт персоналу з продукцією після дозування та забезпечити її захист від пилу, вологи та інших зовнішніх чинників під час зберігання та транспортування.
- Відповідність вимогам цільових ринків. Підприємство виготовляє металеві кришки для фармацевтичної, харчової та напоївної промисловості, де критично важливими є точність виконання кожної операції, збереження властивостей продукції та стабільність пакувального процесу при великих обсягах виробництва.
- Оптимізація витрат. Використання готових пакетів було економічно недоцільним. Необхідно було перейти на технологію автоматичного формування пакетів із рулонної плівки, що дозволяє знизити витрати на пакувальні матеріали та підвищити ефективність виробництва.
Рішення від Манупакеджинг Україна
Після детального аналізу виробничих процесів наші фахівці спільно з інженерами Pattyn розробили комплексне рішення.
Для реалізації проєкту було інтегровано автоматичну пакувальну лінію Pattyn, яка об’єднує всі етапи підготовки тари та пакування продукції в єдиний безперервний технологічний процес.
До складу рішення увійшли:
- Формувальник коробів CE-31.
- Система формування та вкладання пакетів FLEXIM-41.
- Модуль розправлення та запаювання пакета DS-11.
- Машина для закривання коробів CC-41.
- Дозування продукції залишилося на наявному обладнанні замовника, яке було інтегроване в загальний технологічний процес.
У результаті підприємство отримало повністю автоматичний цикл пакування: формування короба → автоматичне виготовлення та вкладання поліетиленового пакета → дозування продукції → герметичне запаювання пакета → складання верхніх клапанів та автоматичне заклеювання короба. Усі модулі Pattyn працюють як єдина інтегрована система з централізованим керуванням, що спрощує експлуатацію, обслуговування та подальше масштабування лінії.
Особливу увагу під час проєктування було приділено надійності запаювання пакета та мінімізації контакту продукції із зовнішнім середовищем. Після дозування мінімізується контакт продукції з персоналом, а закритий пакет створює додатковий бар’єр від зовнішніх чинників. Це особливо важливо для виробництва металевих кришок, призначених для фармацевтичної, харчової та напоївної промисловості.
Формувальник коробів CE-31
Першим етапом роботи лінії є автоматичне формування короба за допомогою машини CE-31. Обладнання забезпечує точну геометрію кожного короба, що є критично важливим для безперебійної роботи всієї лінії та подальшого транспортування продукції. Запатентована система відокремлення картонних заготовок, синхронізовані напрямні та контрольований процес нанесення гарячого клею гарантують надійне формування навіть коробів із тонкого картону. Машина працює зі швидкістю до 20 коробів за хвилину, а зміна формату виконується лише за кілька простих регулювань.
FLEXIM-41 — автоматичне формування та вкладання пакетів
Після формування короба система FLEXIM-41 автоматично виготовляє пакет безпосередньо з рулону поліетиленової плівки, формує його необхідного розміру та точно вкладає всередину короба. Такий підхід усуває необхідність використання готових пакетів і знижує витрати на пакувальні матеріали.
Запатентована система відкриття пакета із застосуванням вакууму та повітря гарантує точне позиціювання, а імпульсне зварювання забезпечує міцний та герметичний шов. Один рулон плівки може забезпечувати до 4000 циклів формування пакетів (залежно від формату упаковки), а продуктивність машини сягає 22 коробів за хвилину.
DS-11 — розправлення та герметичне запаювання пакета
Після наповнення короба модуль DS-11 автоматично розправляє краї пакета), розтягує плівку для усунення зморшок та виконує двостороннє імпульсне термозапаювання. Завдяки швидкому видаленню надлишкового повітря перед запаюванням та гігієнічному дизайну обладнання забезпечує якісне запаювання пакета та легко очищується.
Рівномірний зварний шов гарантує ідеальне герметичне запаювання пакета та контроль першого відкриття. Це забезпечує додатковий захист продукції від зовнішніх впливів під час транспортування та зберігання.
Машина для закривання коробів CC-41
Завершальним етапом є автоматичне складання верхніх клапанів і заклеювання короба машиною CC-41. Вона синхронізована з модулем запаювання пакета та працює як єдина система керування. Пневматичне складання клапанів, точне центрування короба та промислова конструкція Heavy Duty забезпечують безперервну експлуатацію в режимі 24/7, а продуктивність досягає 20 коробів за хвилину.
У результаті замовник отримав сучасну автоматичну пакувальну лінію Pattyn, розроблену на основі бельгійської інженерної експертизи в галузі промислової автоматизації. Рішення забезпечує високу продуктивність, стабільність процесів, мінімальне втручання оператора та можливість подальшого масштабування виробництва.
Результати впровадження
Впровадження комплексної автоматичної лінії Pattyn дозволило підприємству стандартизувати процес пакування, підвищити продуктивність і створити надійну основу для подальшого розвитку виробництва. Перевагою рішення стала інтеграція обладнання одного виробника в єдину систему керування, що спростила експлуатацію лінії, технічне обслуговування та подальший розвиток виробничих процесів. Модульна архітектура Pattyn дозволяє легко адаптувати лінію до нових форматів продукції, збільшення обсягів випуску або подальшої автоматизації.
Ключові результати впровадження:
- зниження витрат на пакувальні матеріали до 20–30% завдяки формуванню пакетів із рулонної плівки замість використання готових пакетів;
- підвищення продуктивності пакувальної ділянки до 50% завдяки автоматизації основних операцій;
- скорочення ручних операцій і мінімізація впливу людського фактора на якість пакування;
- підвищення стабільності процесу завдяки синхронній роботі всіх модулів Pattyn в єдиній системі.
Манупакеджинг Україна пропонує вам експертне партнерство. Ми забезпечуємо повний цикл: від професійного аудиту вашого виробництва до підбору конфігурації, пусконалагоджувальних робіт та подальшого сервісного супроводу. Зв’яжіться з нами для технічного аудиту — допоможемо оцінити потенціал автоматизації вашого виробництва, підібрати оптимальну конфігурацію обладнання Pattyn та інтегрувати її відповідно до ваших технічних і бізнес-завдань.
